熱特性實驗是獲得機床溫度變化與熱變形之間關系最為準確有效的方式。基于有限元仿真的結論設計溫度場和誤差項的測量實驗方案,并進行初步的數據處理和討論。
3.1結構溫度與熱變形測量方案
3.1.1溫度場測量

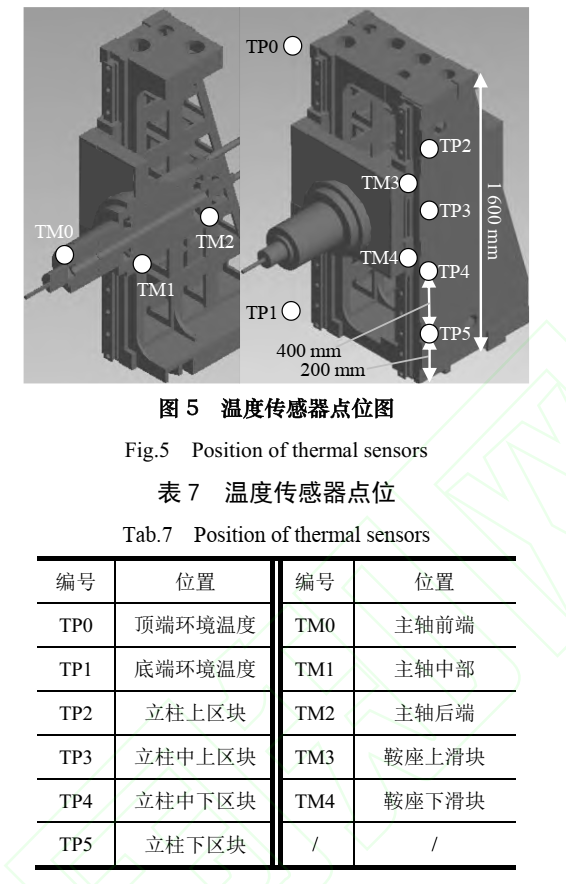

溫度傳感器布點的方案見圖5和表7。根據有限元仿真,設置TM0~TM2分別測量主軸的三個熱源。TM3~TM4測量兩個鞍座滑塊附近區域的溫度。TP0~TP1測量立柱附近高、低處的環境溫度。TP2~TP5則測量立柱Y向的溫度場。TP0~TP5為PT100傳感器(精度0.1℃),TM0~TM4為磁吸式傳感器(精度0.01℃)均直接與被測表面點接觸。

3.1.2熱變形測量

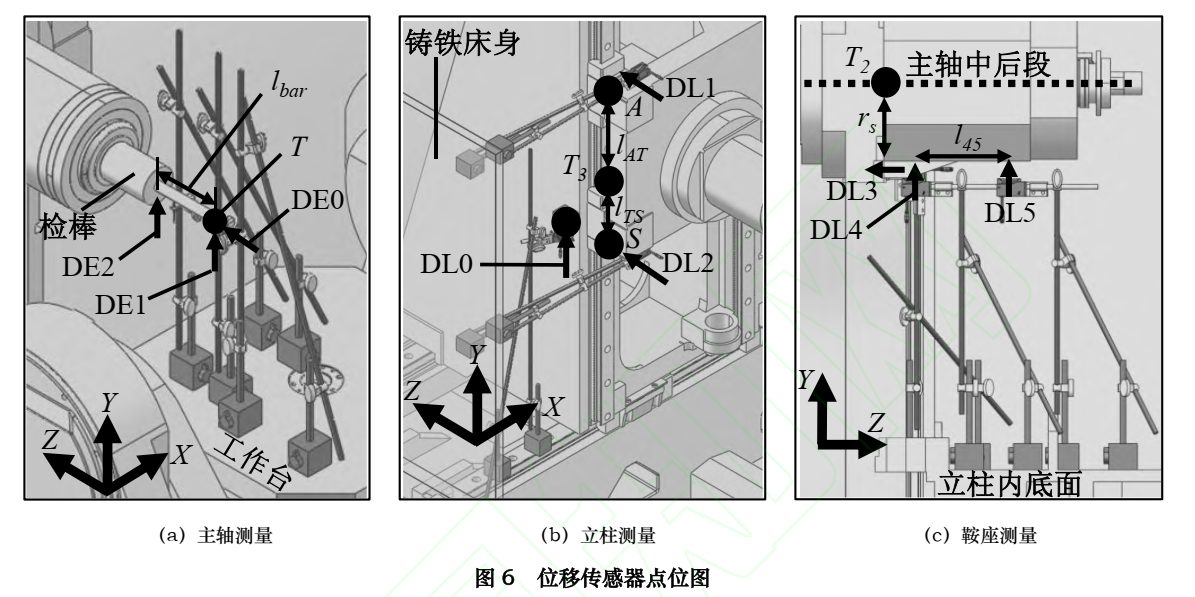

刀尖熱誤差的測量法見圖6a。以靜止工作臺為基準測量主軸末端夾持著的檢棒,其中測點DE0直接測量 ZT,測點DE1直接測量 YT,結合測點DE2有:

式中:l12 為DE1與DE2間的距離;ΔDE1 和 ΔDE2 為傳感器測量值的變化量。
立柱熱誤差的測量法見圖6b。用基于X軸導軌的DL0可直接測得 Yp。DL1和DL2以鑄鐵床身的側壁面為基準,測量上下滑塊表面,代表點A和S的Z向位移。這可以減少基準受熱后Y向膨脹和C向傾斜的影響。由此可得:

式中:lAT 為 AT3 段的垂直距離;lTS 為 T3S 段的垂直距離;ΔDL1 和 ΔDL2 為對應傳感器的數值變化量。
鞍座誤差的測量法見圖6c。主軸內部的 T2 點需要替代測法。鞍座側面與刀尖等高處的熱膨脹主要沿X向,故能在此處能近似測量 YS。在預實驗和多個仿真工況中測得其數值極小(0~2μm),故實驗不再測量此項。多次仿真與預實驗中發現以立柱為基準測量 θs 和 ZS 的結果很不可靠,只能選擇床身為基準。主軸中后段下表面的Y向熱膨脹較均勻,用DL4和DL5測量此處的兩個Y向位移量可以估計 θs,但不能得到 Ys。ZS 可以用DL3測量 T2 點下方的Z位移,再用 θS 修正得到。有:

式中:l45 為AT段的垂直距離。rS 為 T2 到DL3測點的Y向距離。ΔDL3、ΔDL4 和 ΔDL5 為對應傳感器的數值變化量。在有限元分析中,這種近似法和 T2 位移結果相近。
機床的正常運行需要用防護罩將立柱與機床工作空間隔開,妨礙了主軸誤差項的單獨在機測量。因此,主軸誤差項是在測得其他誤差項后,使用式(1)計算得到的。結合有限元的結果,認為 θE 和 YE 都應很小才較為可靠。

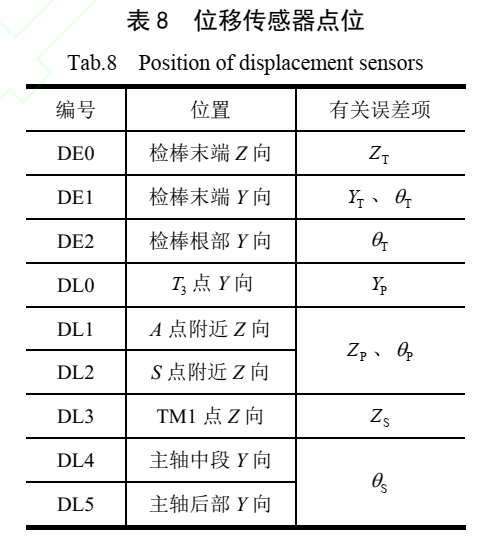

實驗使用的位移傳感器測點編號見表8,均以磁吸底座固定在可靠的基準上。部分測點需要長距離的支持,故使用碳纖維桿支撐以降低氣溫變化導致的熱伸長。為提高被測與重力方向的支承剛度,每個傳感器都使用兩個底座以三角結構固定。刀尖測點DE0~DE2處采用高精度的電渦流傳感器PU-03A(精度0.3μm)來測量檢棒。而對于鞍座立柱的表面測點DL0~DL5,選用測量距離稍遠、適應不同材料和表面性質的激光位移傳感器IL-030(精度1μm)更佳。
3.2熱特性實驗設置

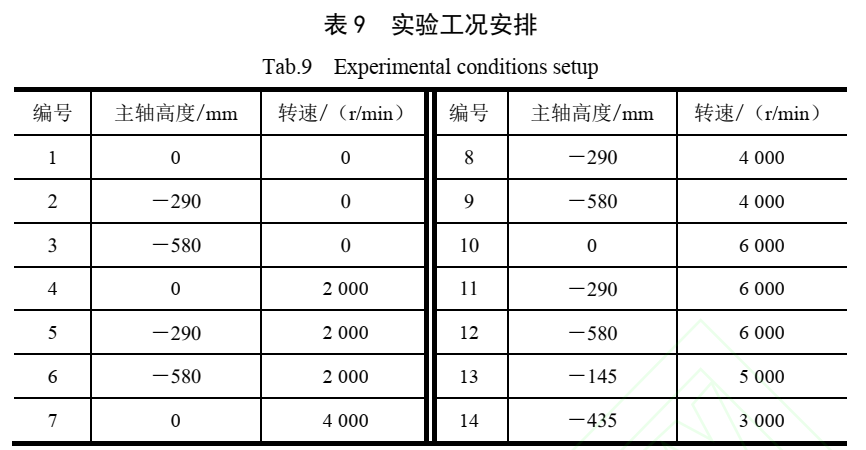

被試機床的結構與配置見圖1與表1,主軸相關參數見表5。主軸轉速影響主軸發熱量,環境溫度影響部件初始溫度和空氣換熱量,主軸高度影響傳熱位置。它們是實驗的自變量,而關于溫度場與熱誤差項的變化即為因變量。據此設計實驗工況(表9)。將立柱最頂端到工作臺表面的Y軸坐標等距分為三個檔(0、-290、-580mm)。將主軸轉速分為3個檔(6000、4000、2000 r/min)。由于主軸暖機限制,每個工況均從冷態升溫,每5 min加速1000 r/min,直至達到目標轉速。環境溫度大約在15~20℃。工況1~3是為了評估環境溫度單獨作用時對部件的影響。工況13、14則會在誤差建模中使用。

3.3熱特性實驗結果

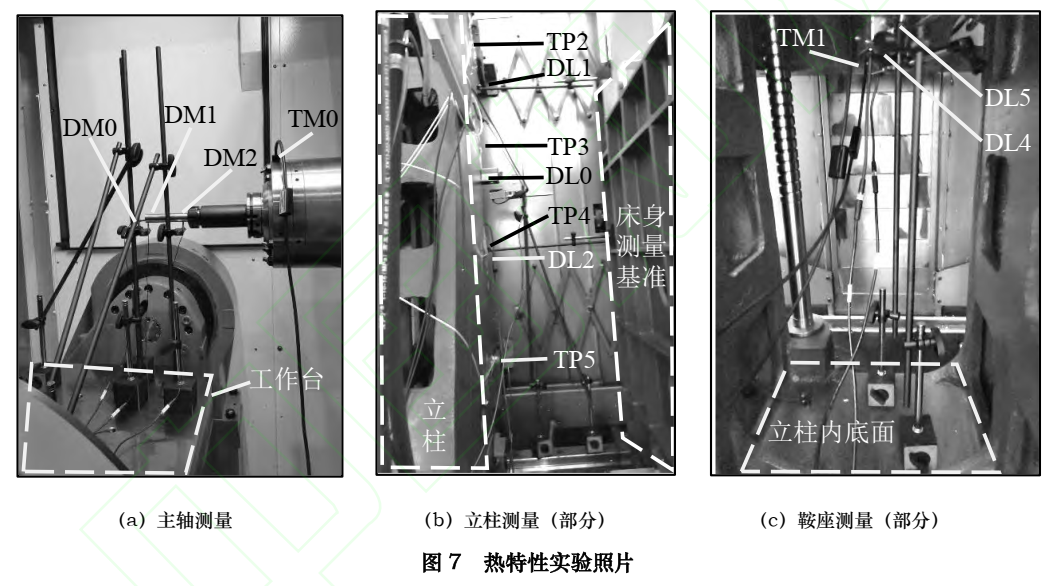

圖7為實驗中部分傳感器的實拍照片。

3.3.1溫度測量結果

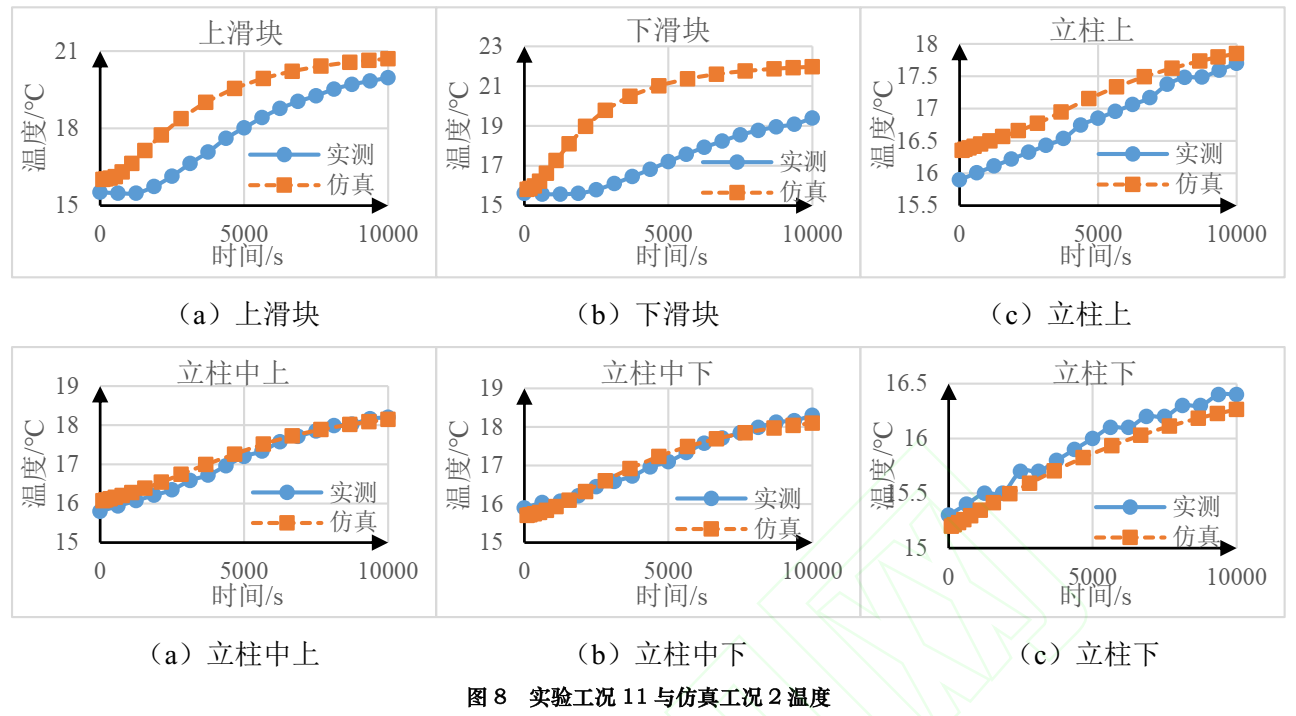

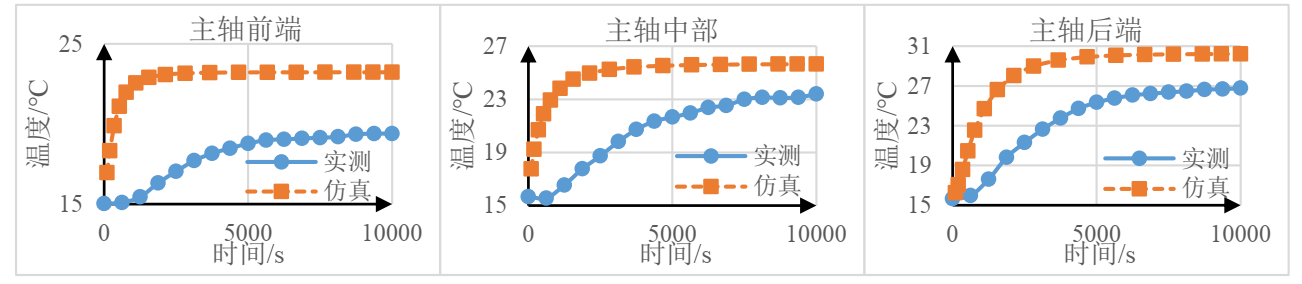

實驗工況11與條件相似的仿真工況2的溫度場對比見圖8。實際的主軸發熱量、水冷系數與仿真的估算有出入,故實測整體溫升量偏低(最大偏差4.5℃)。實驗中主軸轉速逐漸升高,溫升速度先加快后減慢,主軸和鞍座的穩態時間也有所推遲。實驗中4個立柱測點的初始溫度差別很小,溫升情況與仿真結果很相近(最大平均絕對偏差0.17℃)。另外兩對條件相似的工況(實驗工況10與仿真工況1、實驗工況12與仿真工況3)的溫升對比結論也類似,提高了仿真與實驗的可信度。


3.3.2位移測量結果

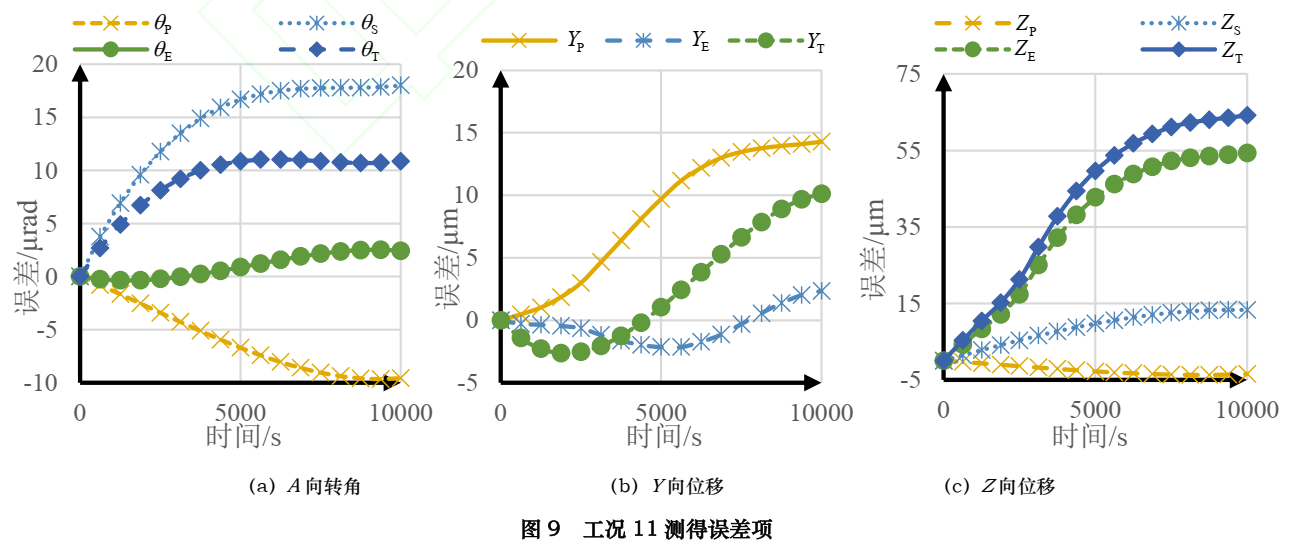

視情況對傳感器數據進行擬合或滑動平均處理,并計算出誤差項。圖9顯示了工況11的位移測量結果。其中 YE、ZE、θE 為實測值根據式(1)計算得到的。與仿真工況2對比,A方向上,θT 的方向與仿真完全相反,θE 最大有2.51μrad。Y方向上,在剛加熱時,θT 較快前傾使得 YT 先下降,而立柱 YP 在之后的伸長又使得 YT 上升,結束時 YE 為2.34μm,實際上是 YT 與 YE 的和。Z方向上,由于溫升量的差別,所有項都比仿真要小些,尤其是主軸伸長。在其它實驗工況中,轉速主要影響溫差大小。主軸高度從最低到頂部時,Yp 增大、Zp和 θp 反向增大、Zs 減小、θs 增大,而 ZE 變化量在10%以內,表明主軸伸長對高度變化不敏感。整體來看,部件實際的變形方向較符合仿真,變形大小有一定差異。由于環境溫度沒有停止升高,部分誤差項如 θT 在實驗結束時的穩態趨勢不明顯。
