航空發動機葉輪的五軸加工和在機測量

概述

航空發動機葉輪構造通常包含輪盤、輪蓋以及葉片等，當氣體在葉輪葉片的驅動下隨葉輪高速轉動時，一方面受旋轉產生的離心力影響，另一方面在葉輪內部經歷擴壓流動過程，使得氣體在離開葉輪后壓力得以提升。葉輪加工以及測量一直是老大難問題，尤其是葉輪的尺寸精度測量，本文采用 Surfmill 軟件進行在機測量，通過五軸曲線控制刀軸方向，使測頭完美適配葉輪表面角度。最終得到高精度的測量數據，完成了葉輪尺寸精度測量的任務，給類似問題提供了一種解決方案。

2 工藝分析編制及精度管控方案

2.1 案例分析

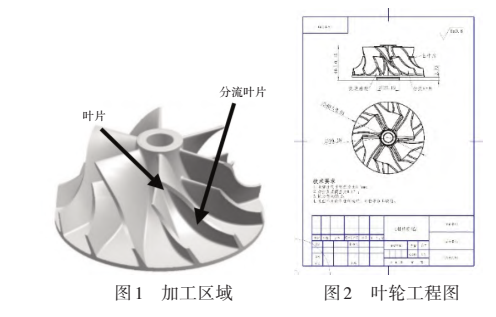

本節案例葉片共有 6 組，最小圓角 1mm，葉片曲面為直紋面，整體尺寸 Φ80×40mm，模型如圖 1 所示。

①加工精度要求a. 葉片面輪廓度公差 0.05mm，葉片厚度公差為 ±0.05mm。b. 葉片及葉根圓角表面光潔、刀紋均勻、無明顯振紋；要求高速工作時動平衡好，葉輪使用壽命高。

②加工要求a. 所有葉片曲面的全跳動精度 0 到?0.2mm。b. 所有葉片的最大尺寸公差為 ±0.01mm。c. 包覆曲面的徑向跳動為 0.2mm。d. 葉輪中心孔的圓柱度為 0.02mm。e. 加工時間在 15min 以內。f. 表面不允許有任何磕碰、劃傷、毛刺等缺陷。g. 葉輪由 6 組葉片組成，葉片扭曲大，相鄰葉片空間小，易發生干涉。

③材料分析葉片毛坯為車削成型的精毛坯，材料為 7075 鋁合金，作為 7 系鋁合金里的常用合金之一，其強度在常見鋁合金中表現最為突出，因而廣泛應用于 CNC 切削加工的零部件，尤其適用于飛機構架等對強度要求較高的配件。在加工過程中，需關注刀具磨損情況及刀具粘刀現象。

2.2 確定加工方案

①選擇加工方式通過俯視圖角度觀察葉輪，發現葉輪加工特征復雜多變，三軸加工無法保證加工精度，而且不能有接刀，因此選擇采用五軸聯動的方式進行加工。

②選擇關鍵刀具本案例中為減小葉片變形，減小切削力，選用剛性強、排屑能力強的兩刃錐度球頭刀。7075 鋁合金材質偏軟，選擇非涂層刀具即可。利用刀具側刃及刀尖進行銑削，刀具最小 R 角為 1mm。

③規劃工步經過分析，葉輪的葉片曲面為自由曲面，故采用點銑的加工方式進行切削，采用兩側交錯分層銑削加工方式，通過左右交錯加工，提高銑削過程中薄壁葉片的支撐剛性，另外，按照逐層開粗、逐層精加工的方法進行銑削，不能采用整體開粗留余再進行精加工的方法，保持葉片剛性。

2.3 數字化工藝設計與編程

2.3.1 搭建數字化制造系統

導入數字模型、設置數字加工中心、設置數字幾何體、創建數字刀具表、設置幾何體安裝、創建輔助線面。

2.3.2 編寫數字化程序

根據工藝方案，將葉片分成葉片開粗、葉片半精、分流葉片半精、葉片精加工、分流葉片精加工、流道精加工幾個步驟。

①葉輪開粗加工程序開粗選擇 “分層粗加工” 命令進行加工，這是因?yàn)榉謱哟旨庸つ軌蛞孕颓豁樞蛲瓿?流道的開粗加工，切削刀具為錐度球頭 Φjd?10?1.00，路徑間距為 0.8mm，主軸轉速為 14000r/min，進給速度 1500mm/min，整體開粗刀路如圖 3。

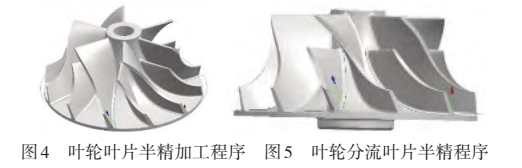

②葉片半精加工程序根據葉片類型，分為直紋面和自由曲面，直紋面葉輪一般采用側銑法，也就是利用側刃加工，加工效率高。而自由曲面葉輪常采用點銑法，就是利用刀具的頭部加工，加工精度高，但是效率低。綜合兩種方法，這里選擇五軸曲線側銑法加工。切削刀具采用上一把刀具，葉片底部余量 0.08mm，主軸轉速為 17000r/min，進給速度 1000mm/min，半精刀路如圖 4。

③分流葉片半精加工程序采用側銑法，加工區域選擇分流葉片，余量、主軸轉速、進給速度等都與葉片半精加工相同。由于葉片較薄，剛性不足，若半精和精加工采用分層進行加工，則加工效率低下以及葉片表面效果無法保證，使用多軸側銑命令可以更好的實現一刀流加工，保證加工效果，如圖 5 所示。

④葉片精加工程序加工方法同上一步，只是把余量改為 0，主軸轉速為 14000r/min，進給速度 300mm/min。

⑤分流葉片精加工程序分流葉片精加工與葉片精加工相同，同樣采用側 銑，將加工葉片改為分流葉片。

⑥流道精加工程序選擇 “流道精加工” 命令進行加工，采用點銑法，走刀方式是區域流線。能很好的完成流道精加工，滿足技術要求。余量為 0，主軸轉速為 12000r/min，進給速度 1000mm/min。

3 成品余量在機測量

在機測量測頭的刀軸控制對于葉輪復雜面的測量有 3 種方式，一種傳統的測頭采用豎直向下的方式進行測量。第二種采用提取葉輪表面五軸曲線的方式進行測量，如圖 6 所示為建立的葉片與分流葉片五軸曲線輔助線。第三種方式只是從曲面法向?qū)涌刂频?軸的方向下測頭。

使用點或者點組命令，采集葉片及分流葉片的點位的數據，通過軟件三維擬合出特征曲面，再將擬合出的特征曲面與理論模型進行對比，可以得出葉輪實 際的余量和尺寸。采用點組布點命令，測頭選擇雷尼紹 JD?5.0。

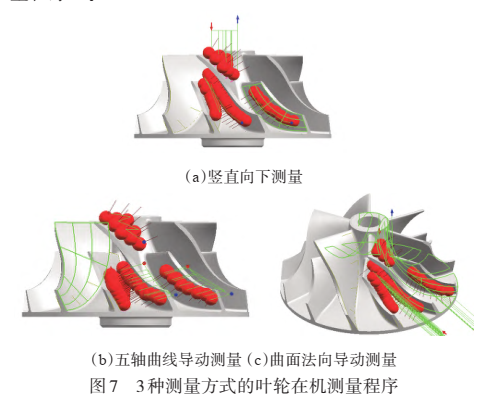

如圖 7 分別通過 3 種測量方式建立的葉輪在機測量程序。

4 虛擬仿真加工驗證及上機加工

在加工環境下，選擇采用 Surfmill 虛擬仿真線框模擬、實體模擬、加工中心模擬分別對葉輪進行加工仿真，仿真結果顯示零件能夠滿足技術要求。同時采用碰撞仿真與過切檢查命令，未發現過切與碰撞。采用精雕機 床完成葉輪的加工及 3 種方式的在機測量，同時卸下工件完成離線三坐標測量。

5 加工效果分析

最終完成葉輪零件的加工，運行 3 種在機測量程序分別對比測量結果，一種傳統的測頭采用豎直向下的方式進行測量，加工中心出現了報錯。某些點位可能會有遮擋。采用提取葉輪表面五軸曲線的方式進行測量。可以看出加工的余量尺寸都在公差范圍之內。第三種方式只是從曲面法向的方向，但是只能測量葉輪葉片未被其他葉片所遮擋的部分，這種方法不能測的全部的表面，沒法得到葉片大部分的尺寸檢測。

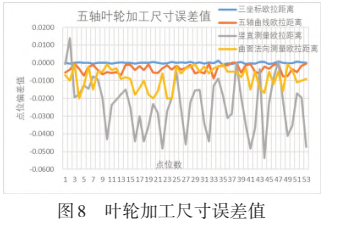

采用的空間歐拉距離測量偏差值計算得來，如圖 8 所示。

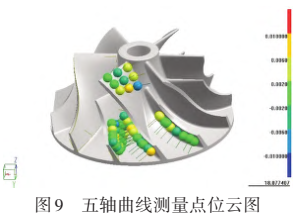

圖中可以看到通過五軸曲線測量的 53 個點的歐氏距離的偏差值最接近三坐標離線測量。

同時還計算了測量偏差值的標準差，標準差可以反映測量誤差的波動情況，值越小說明測量一致性越好。

表 1 3 種測量方案與三坐標測量標準差對比

表格

測量方法	三坐標 離線測量	五軸曲線在機測量	豎直下刀在機測量	曲面法向導動在機測量
標準差	0.0004	0.0023	0.0149	0.0060

可以看出五軸曲線的標準差最接近三坐標離線測量，證明測量效果最好。

經過選擇本例中采用五軸曲線控制刀軸的方式，對葉輪葉片的測量效果最好，所有加工尺寸均在公差范圍內。

通過圖中可以看到，采用五軸曲線在機測量的方式跟離線三坐標測量方式中位數和平均數最接近，而采用豎直向下和曲面法向?qū)臃较驕y量的點位都有些許的偏差值，根據結果反饋，在復雜曲面加工上采用五軸曲線在機測量可以很好的反應曲面的加工尺寸及精度。

對于葉輪的加工表面質量檢測，我們還采用粗糙度儀檢測加工表面粗糙度值，Ra 0.696μm，Rz 3.223μm， Rmax 3.69μm，RSm 71μm，可以看出到表面粗糙度已經 達到圖紙要求。

6 結論

通過零件圖分析，選擇合理的加工方案編制刀路。完成了葉片、分流葉片、流道等特征的加工，葉片的粗糙度儀檢測。采用 3 種不同的在機測量方式完成葉片的尺寸測量，結果顯示采用五軸曲線測量效果最好，三坐標測量儀的誤差最少，在未來的工程應用領域有很大的推廣價值。
