五軸加工中心雙工位聯動平臺結構設計方案

黄色大片免费看-午夜专区-韩国一级片在线观看-中文字幕久热-亚洲字幕在线观看-精品国产乱码一区二区-亚洲字幕av一区二区三区四区-www.97视频-国产一区二区视频网站-在线观看涩涩视频-操你妹影院

1設計目標與技術要求

五軸加工中心雙工位聯動平臺的設計目標在于提高整體加工效率,降低無效能耗,并保證各工序之間的動作協調性。目前傳統的雙工位平臺動力系統復雜、工作平臺穩定性差,不能提高加工精度和效率。因此本設計采用簡化動力系統,用一個動力源驅動多個平臺的方式,來降低能耗、提高平臺動作的協調性。同時通過改善平臺結構來提高工作平臺的穩定性,在雙工位操作時保證工件在各個工序之間快速切換、高精度加工,符合現代高端制造對加工效率、穩定性雙重要求。

2平臺整體結構設計

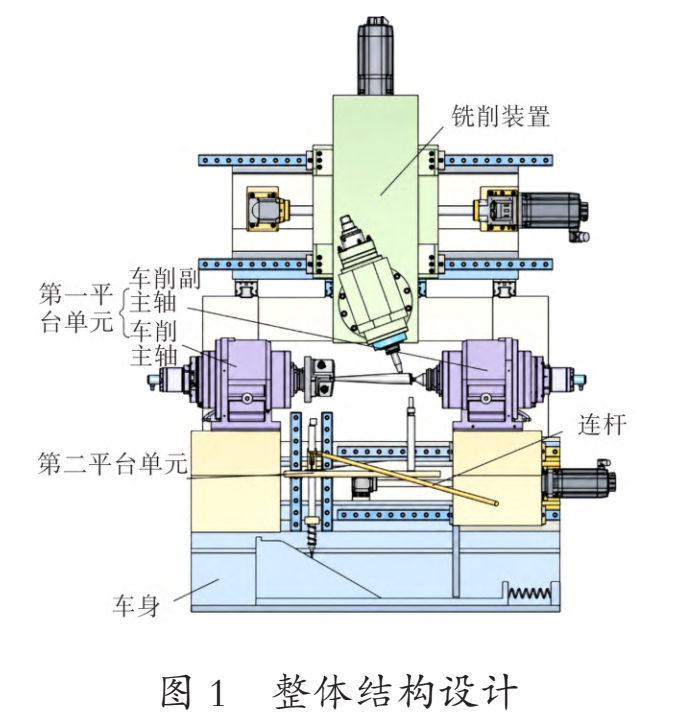

五軸加工中心整體結構設計主要是指車身、第一平臺單元和第二平臺單元的布置及相互協作(圖1)。車身作為主要承載基礎,應具備足夠的承載能力、結構剛度和抗振性能,以滿足加工過程中的精度保持要求。第一平臺單元由車削主軸、副主軸組成,主軸的配置要保證加工時主副主軸共同工作，減小平臺變形、振動，提高加工精度。第二平臺單元由工作平臺、驅動機構、夾持裝置組成,在設計過程中要保證平臺可以平穩地在兩個工位之間切換,通過聯動機構實現兩工位動作協調,可提高工位切換效率，并增強平臺運行的平穩性。

3關鍵部件設計

雙工位平臺設計時車削主軸、副主軸的布置以及兩者間的聯動是保證高精度加工的重要環節。車削主軸固定在車身的一端，副主軸通過滑動系統安裝在車身的另一端,兩者一起工作來保證加工過程的高穩定性和高精度。聯動機構可實現副主軸與工作臺同步運動，提高工件夾持穩定性，并減少工位切換時間。驅動組件的設計十分重要,它要依靠單一的動力源來控制多個平臺的同步運動,改善動力分配,削減機械能耗,加強整體操作的精確度和反應速度，保證平臺的高效運轉。

4夾持組件設計

夾持組件是保證工件定位精度和加工穩定性的關鍵部分。本設計使用支撐桿和夾爪相結合的方式,保證工件在各個工序中都能得到穩定的夾持,同時可以對不同尺寸的工件進行調節。設計時考慮到夾持系統高速旋轉、重載的情況,保證夾持不會發生位移或者變形，防止出現精度誤差[3]。夾持組件同工作平臺之間的聯動設計可以加快工件在各個工位之間的快速切換速度，縮減設備停機時長，改善整個系統的可靠程度。
