1 有限元模型的建立
使用SolidWorks軟件建立無負載工況下的A軸三維模型,包括電機內部定子、轉子、軸承以及A軸箱體等形狀復雜結構。對模型進行簡化處理,去除倒角、圓角以及圓孔等特征[20],將復雜面簡化為更加平滑的表面,減少倒角以及圓孔等結構特征,將軸承簡化成圓環結構。將簡化后的A軸三維模型導入ANSYS軟件中,并設置材料,A軸箱體作為支撐內部零件的關鍵部件,一般采用HT300、QT600、40Cr,軸芯材料為40Cr,其余材料為45號鋼。然后,進行網格劃分,采用自動網格劃分方式,生成網格數量為770821,節點數為1261567。劃分網格后的A軸模型如圖3所示。
通過ANSYS對簡化后的結構進行網格劃分后,需對網格質量進行評價。網格質量評價是評估網格劃分是否滿足需求的重要環節,網格劃分參數及評價標準如表2所示。
表2 網格質量參數及評價標準
Tab.2 Mesh quality parameters and evaluation criteria
評價類別 | 均值 | 標準 | 結論 |
|---|---|---|---|
單元質量 | 0.75977 | 大于0.3 | 滿足需求 |
雅可比系數 | 3.22 | 不大于40 | 滿足需求 |
單元扭曲度 | 0.06 | 小于0.5 | 滿足需求 |
縱橫比 | 2.163 9 | 小于20 | 滿足需求 |
2 A軸熱-結構耦合分析
2.1 穩態時A軸熱特性仿真

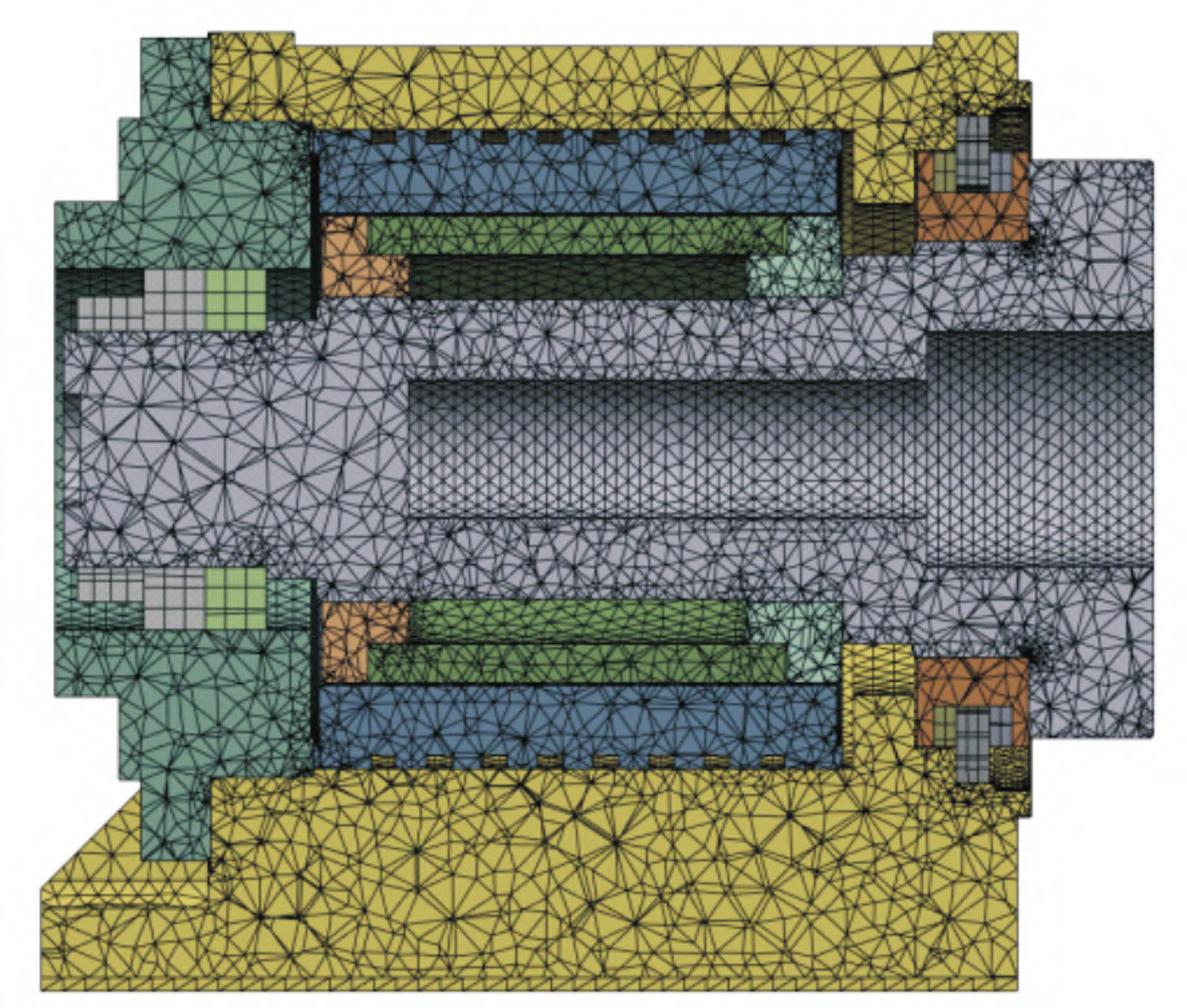

[圖3 A軸有限元簡化模型]
Fig.3 Finite element simplified model of A-axis

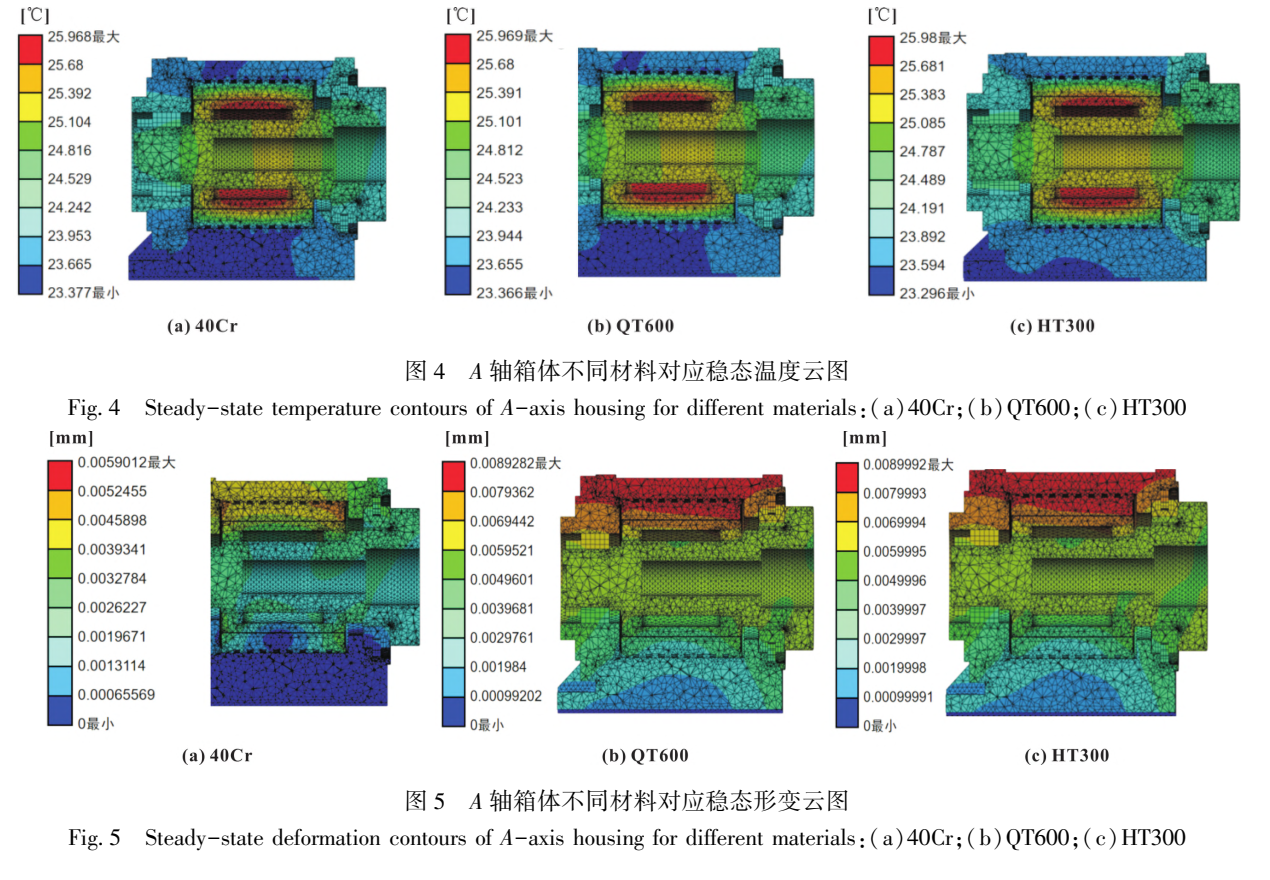

通過圖4可以看出:A軸處于穩態狀態時,其溫度最高點為轉子中心部位,雖然定子的發熱量更大(占總發熱量的2/3),但它與冷卻水套直接接觸,熱量大部分被冷卻水帶走,所以溫度略低于轉子。從圖4可以看出:溫度由外到內呈現逐漸增大的趨勢,這是因為定子內部與轉子接觸,會吸收一部分轉子的熱量。通過圖5可以看出:A軸處于穩態狀態時,形變最大位置為A軸后端,這是因為前端軸承固定,A軸軸芯形變主要發生在未固定的一端。
同時,通過改變A軸箱體的材料來觀察溫度分布與形變量的變化。當A軸箱體材料不同時,系統的熱穩態云圖和形變云圖也不相同。當A軸箱體材料為40Cr時,箱體受熱發生形變更小。因此,A軸箱體材料更適合使用40Cr。
2.2 瞬態時A軸熱特性仿真
通過瞬態仿真分析可有效模擬A軸溫升與機床運轉時間之間的關系。設置瞬態仿真分析時間為3600s,時間步長為150s,共包含24個時間子步,模擬力矩電機從常溫啟動到達到熱穩態的完整工作過程。在進行熱-結構耦合之前,需對軸芯各時刻的溫度進行仿真分析。圖6所示為A軸在1h內的溫度隨時間變化曲線。

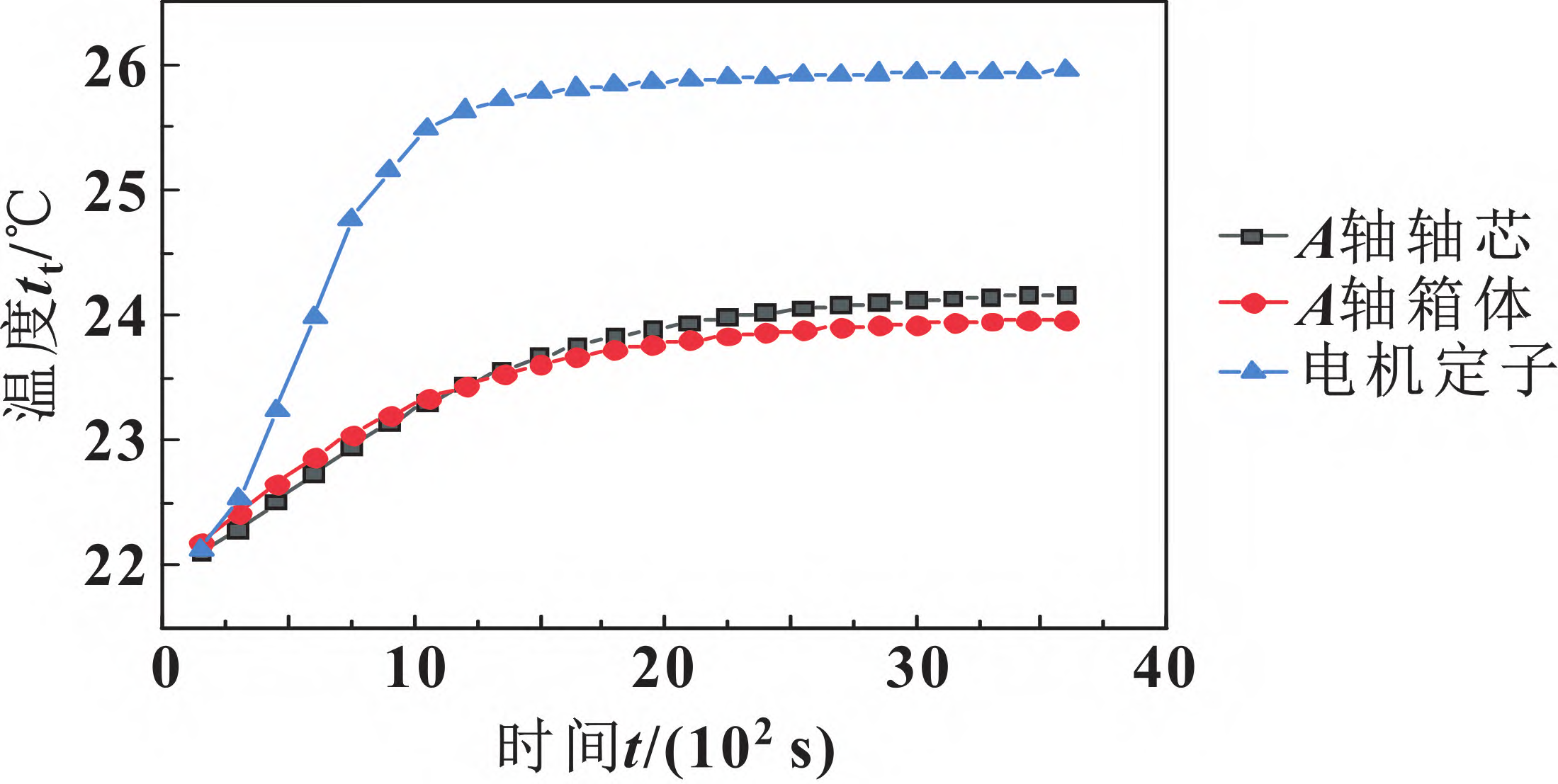

[圖6 A軸各部件溫度隨時間變化曲線]
Fig.6 The temperature of A-axis components changes over time
從圖6可以看出:電機定子的最大溫度逐漸上升,從22℃上升至25.9℃,1500s后達到穩定狀態,最大溫度保持在26℃左右;軸芯與A軸箱體的溫度也逐漸升高,在2000s后達到24.2℃左右,隨后保持不變。

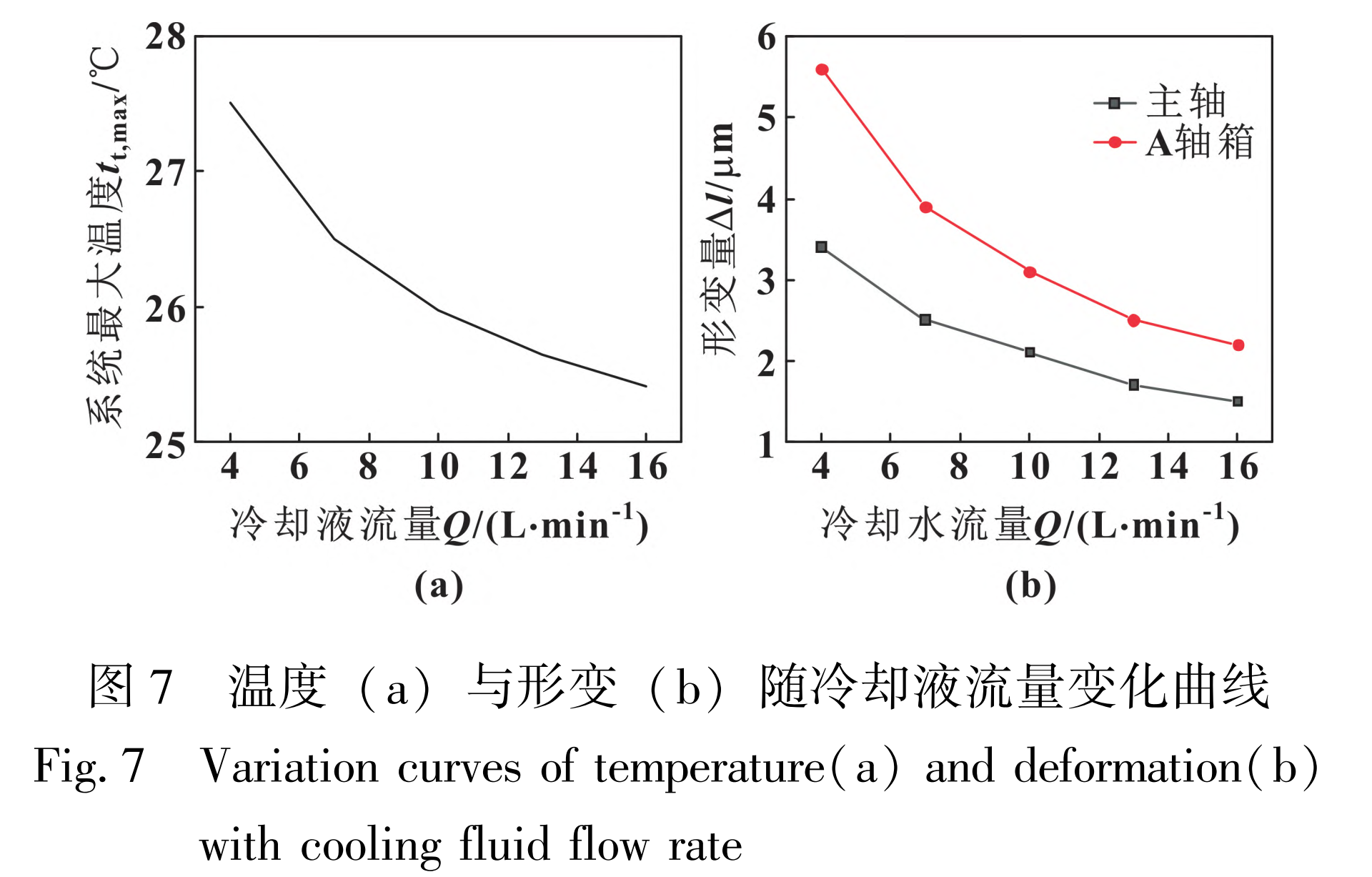

改變冷卻液流量,觀察系統形變量的變化。設置初始流量為10L/min,系統強迫換熱系數分別為50%、75%、100%、125%、150%,根據式(9)和雷諾數Re計算公式可以推導出,冷卻液流量分別為4、7、10、13、16L/min。系統最大溫度與不同部位形變量曲線如圖7所示。可以看出:系統最大溫度和軸芯、A軸箱體形變量隨著冷卻液流量增大而減小,當冷卻液流量達到13L/min時,軸芯與A軸箱體的形變量隨著冷卻液流量增大基本保持不變。可見,當冷卻液流量為13L/min時,A軸的熱穩態最佳,觀察溫度變化可知此時溫升在4℃以內。
